受光元器件分类 & 选型要点:



    按输出方式: 二极管(Photo diode)、三极管(Photo transistor)、达林顿管(Darlinton)、施密特输出(Schmitt)、LTV、LTF等.

    按封装方式:COB(0603\1206)、COB(基板)、通用Φ3mm、Φ5mm封装、TO Can封装、陶瓷管座封装、压模封装等.

    按感光波长:  UV器件、可见光器件、红外接收器件

    ......

    还可以根据Chip种类和大小、封装Resin特性/滤波片、透镜等控制灵敏度、感光范围、受光角度等细部参数.

    一般都有对应的发射侧产品与之配对使用.



LTV、LTF、双Chip、数字输出、达林顿(Darlinton)输出等...

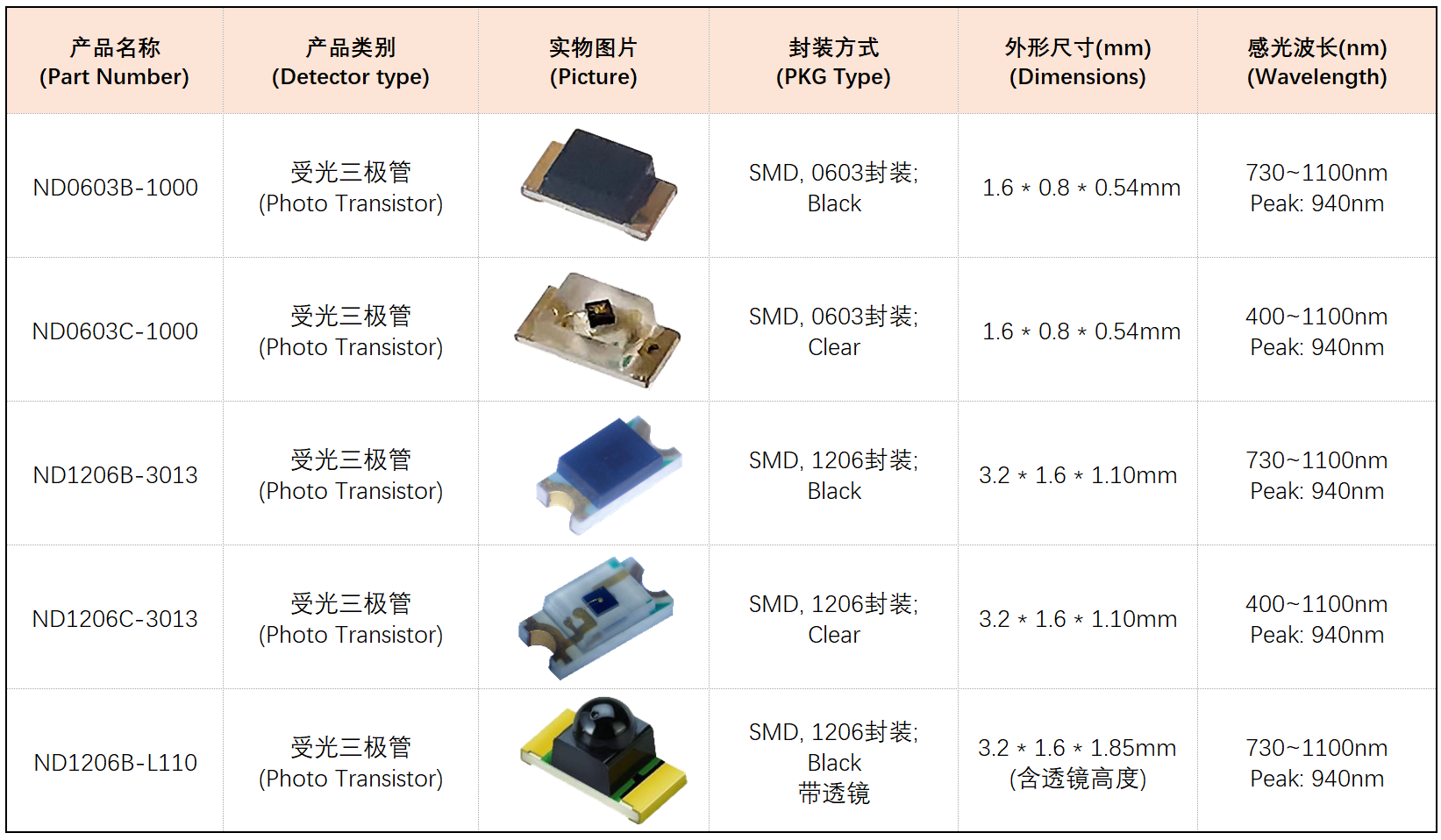

SMD 贴片封装产品

Φ3、Φ5 DIP封装产品

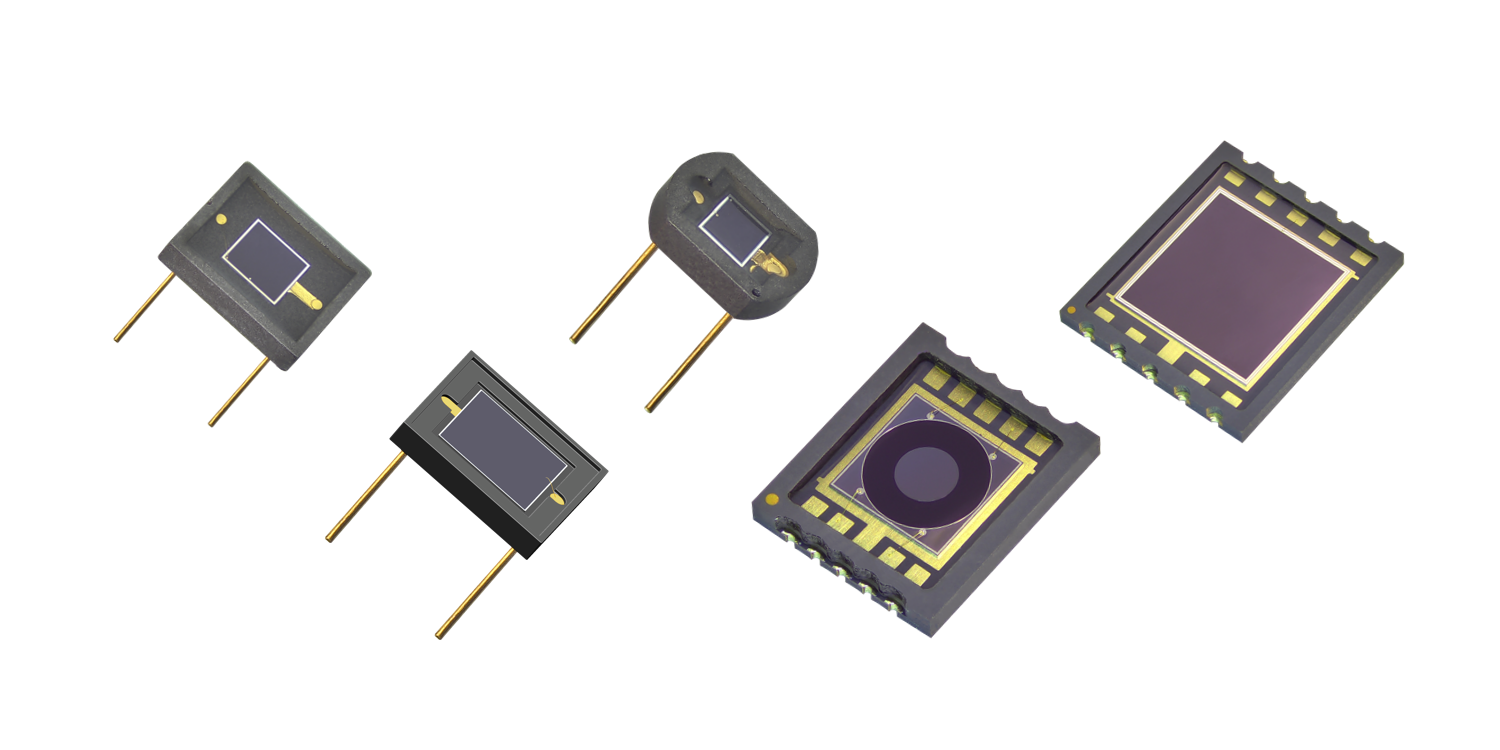

SMD封装、大PD产品

金属管壳(TO Can)封装产品

陶瓷管座(Ceramics Stem)封装产品

模压封装(Transfer mold)产品

特殊封装、特殊种类

特点:

       SMD贴片,体积很小;

       封装简单,成本较低;

       可以封装不同的发光芯片、可以选择Lens有无及形状;

       适合单纯检测信号通断、目标有无之类的使用场景.





特点:

       DIP直插;

       封装简单,成本较低;

       可以封装不同的发光芯片、封装不同的发光角度;

       适合单纯检测信号通断、目标有无之类的使用场景.





特点:

       SMD 贴片;

       可以封装大面积PD;

       根据应用需要,可以选择不同的封装材料或安装滤光片,控制感光范围;

       适合小信号检测或仪器仪表领域使用.





特点:

       DIP直插、或SMD贴片;

       具有丰富的管壳选择(管径、受光角度),适合多种应用领域;

       具有精确的角度控制能力;

       可靠性高,使用寿命长;

       适合仪器仪表、金融机具、汽车、医疗等高可靠性的场合;





特点:

       陶瓷管座封装,可以封装各种尺寸的受光芯片;

       具有良好的隔电特性,具有很高的可靠性;

       可以运用不同的封装材料,可以灵活的加装滤光片;

       适合仪器仪表、金融机具、汽车、医疗等高可靠性的场合;





特点:

       DIP直插、侧面受光;

       在精密模具里施加一定压力封装完成,具有很好的光学精度;

       体积小,带直Pin,方便组立或者封装成光电开关;

       光路精确,可靠性高;





展开更多内容 ...
展开更多内容 ...
展开更多内容 ...
展开详细内容 ...

■ 受光元器件 概览

紫外产品系列(UV Sensor)

NBTech开发了一系列紫外受光系列,包括方形PD、长方形PD、UV PD  Array(阵列).

下面这些Chip可以满足大部分紫外应用场景,可能具有不同的合适封装,详情请来电咨询.

高速系列(High speed)

NBTech开发了一系列紫外受光系列,包括方形PD、长方形PD、UV PD  Array(阵列).

下面这些Chip可以满足大部分紫外应用场景,可能具有不同的合适封装,详情请来电咨询.

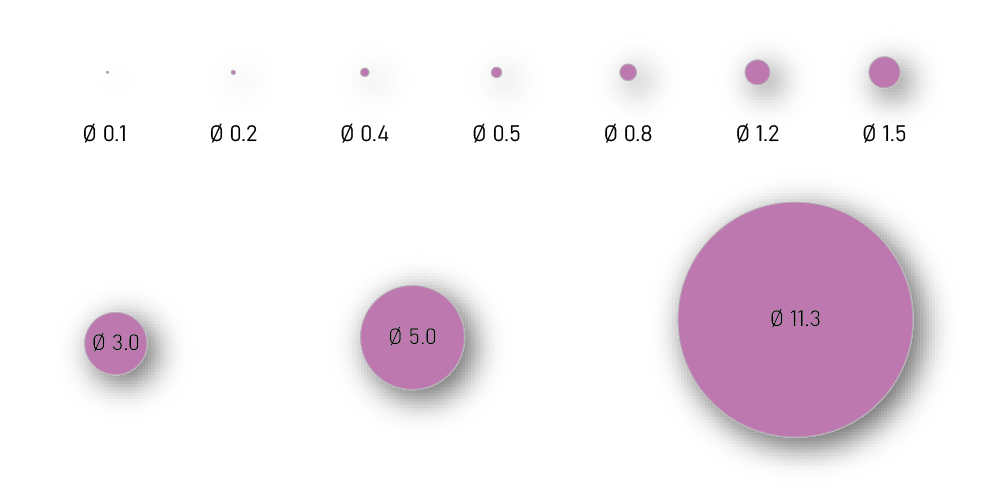

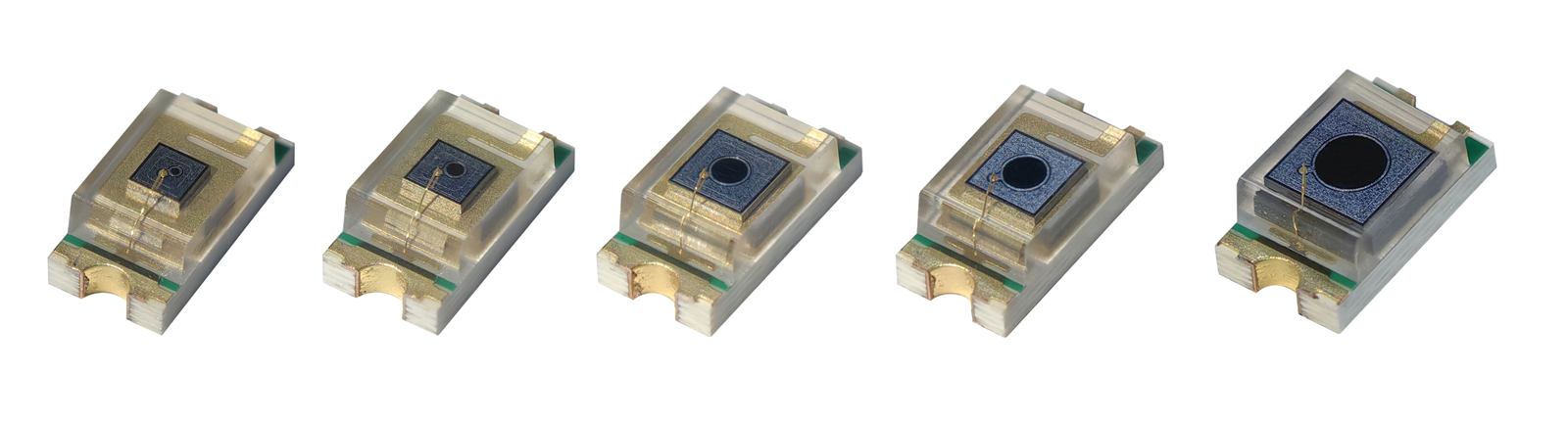

上图从左到右分别为:
NPD-F01Q、NPD-F02Q、NPD-F04Q、NPD-F05Q、NPD-F08Q


封装中产品:
NPD-F12Q、NPD-F15Q、NPD-F30Q、NPD-F50Q、NPD-F113Q
